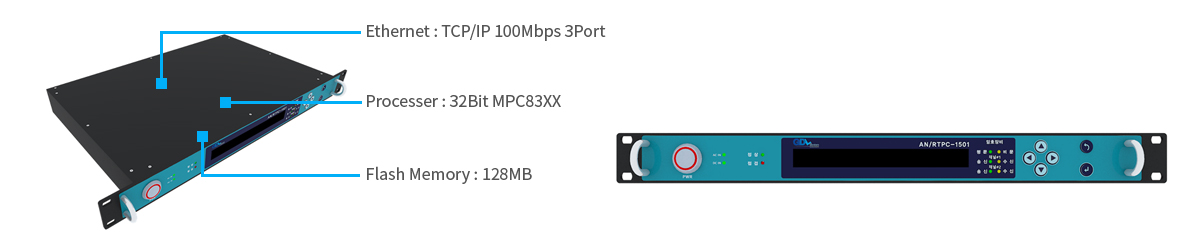

프로토콜처리기 MODEL

프로토콜처리기 기능

• 동시 2Channel 지원(무선 실시간 문자망/무선 DMHS)
• Semi-Pama, Roll-Call, CSMA/CA 방식 자원 할당
• 에러정정 기능
• 자체 점검 기능
• MAC(Media Acces Control)
• LLC(Link Layer Control)
• Multi-Session 제어 관리
• Multi-Channel 제어 관리
• Priority Queue
• 신호변환기 : 2포트 지원(동시 지원 가능)
• 암호장비 연동(1개의 암호장비로 여러체계 운용가능)

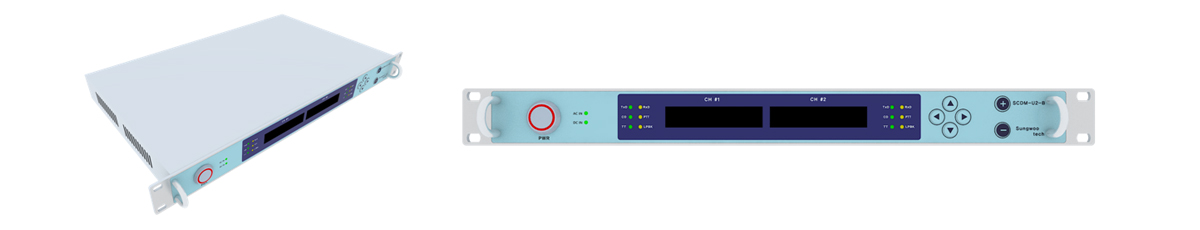

신호변환기

신호변환기 기능

• 동시 2Channel 지원(무선 실시간 문자망/무선 DMHS)
• 변조방식 : FSK, QPSK, 8PSK (각 채널별 선택가능)
• 통신속도: DTE I/F(프로토콜처리기) : 300, 600, 1.2k, 2.4k, 4.8k, 9.6k, 19.2k, 38.4k, 56k, 64k
• DCE I/F(무선장비) : 300, 600, 1.2k, 1.5k ~ 4.8k
• 무선망 제어기 간 인터페이스 : RS-232 Serial 통신
• 전송속도 : 300, 600, 1200, 2400, 4800, 19.2K, 56K, 64K
• 송수신 레벨 조정: -20 ~ +10dB
• Error 보정 기능
• Radio Key On/Off 제어(자동, 수동)
• Test Tone 송수신 기능 : 100Hz ~ 4K
Hz (100Hz 단위 가변)
• FSK mark, space 주파수 가변기능 (25Hz 단위 가변)
• Self Diagnosis 기능
• Loop Back 기능 (디지털, 아날로그)
• 타체계 확장 지원 가능(DMHS 등)
• 충격 / 진동: MIL-S-901D / MIL-STD-167-1A
• 방송통신기자재등 (전자파적합성) KC인증제품
