해상 조난자 무선식별장치
10Km이상의 통달거리 및 운용 안정성 확보를 위해
마스트 좌우에 OMNI Antenna및 G/W를 설치

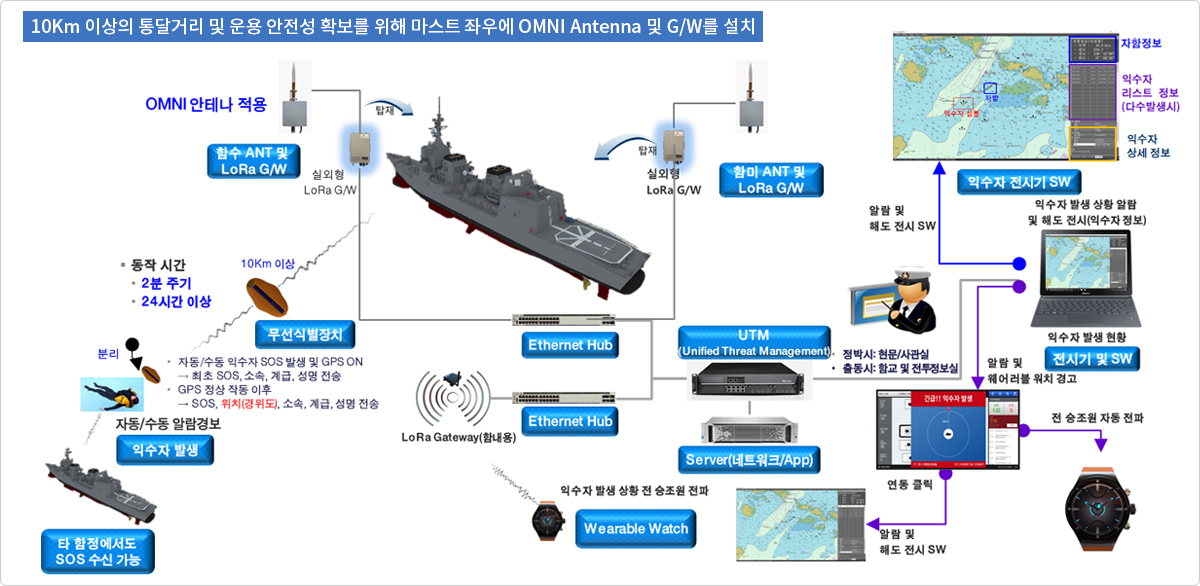

체계 운용개념 및 구성도
운용 시나리오
- 최초 익수자 발생시 SOS Alarm
※ 해도상 G/W의 GPS 위치에 익수자 전시(자함)
단, 무선식별장치의 GPS 정상 수신시까지 - 함교 인지 후
곧바로 익수자 함미 견시 증강 및 익수자 발생경보/인명구조 - 무선식별장치의 GPS ON시 해도상 정확한 좌표 표시
- 해당 익수자 위치의 방위-거리 및 ETA(도착예정시간)전시
- 2분주기 24시간 이상 운용 보장(통달 거리 : 10Km)

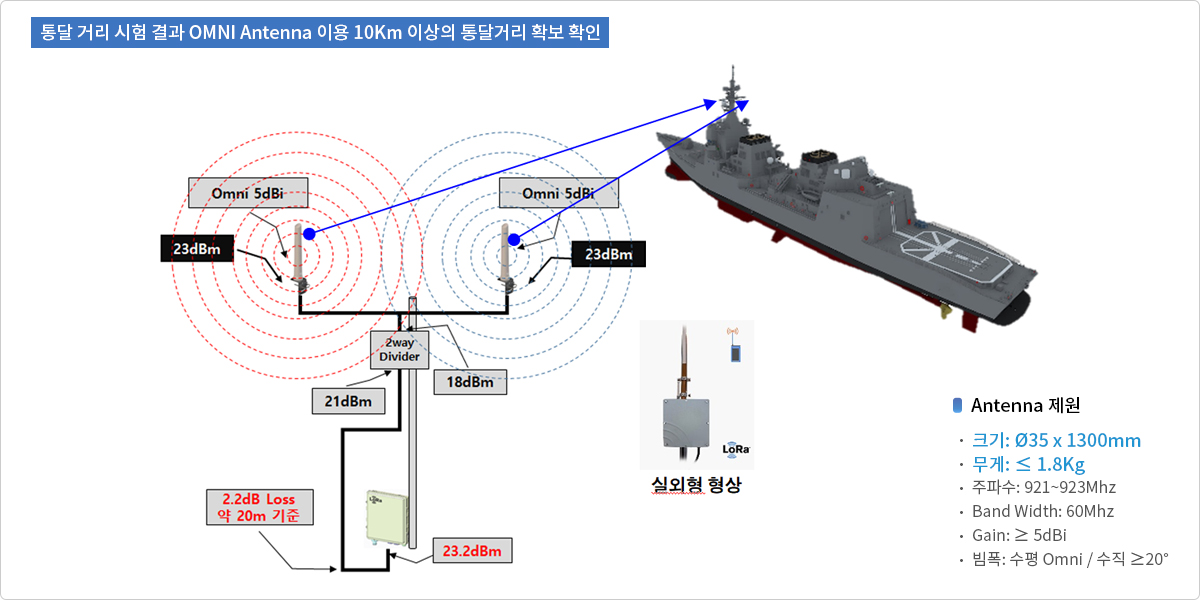

Antenna 및 Gateway 설치

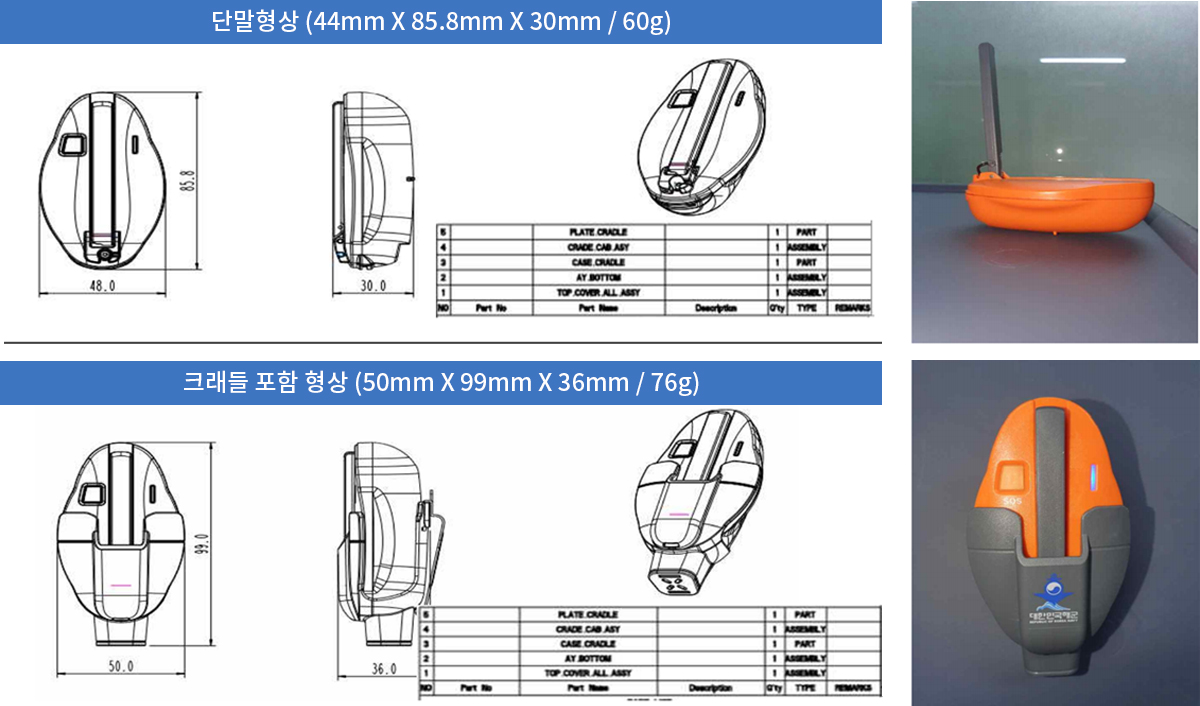

단말기 형상
단말기 제원
| 모델명 | SCF-200 |
|---|---|
| 인증번호 | R-R-2SP-2CF-200 |
| 크기/무게 | 48mm x 85.8mm x 30mm / 60g |
| 색상 | 송신기 : 오렌지색 / 크래들 : 회색 |
| 정착형태 | 목걸이, 집게 타입의 이중 장착형태 |
| 운용시간 | 송신기 동작 시 24시간 이상 |
| 배터리 | CE17450 교체형 2,400mAh |
| 운용방식 | 대기 시 : 월 1회 장비 작동상태 보고 운용 시 : 1년 이상(단 사용자의 사용환경에 따라 배터리 수명이 짧아지는 경우가 발생할 수 있음) |
| 통달거리 | 10Km 이상 (기상/해상상태 고려, 수신안테나가 해수면으로 부터 15Cm 이상 위치시) |
| 동작온도 | -20 ~ +50℃ |
| 주파수 대역 | 920MHz 대역(LoRa) |
| 방진/방수 | IP67 |
| 부식방지 | 외부 노출 부위엔 스테인레스(SUS) 재질 사용 |
| GPS성능 | 해수면 노출 기준 정밀도 50m 오차범위 이내 보장 |

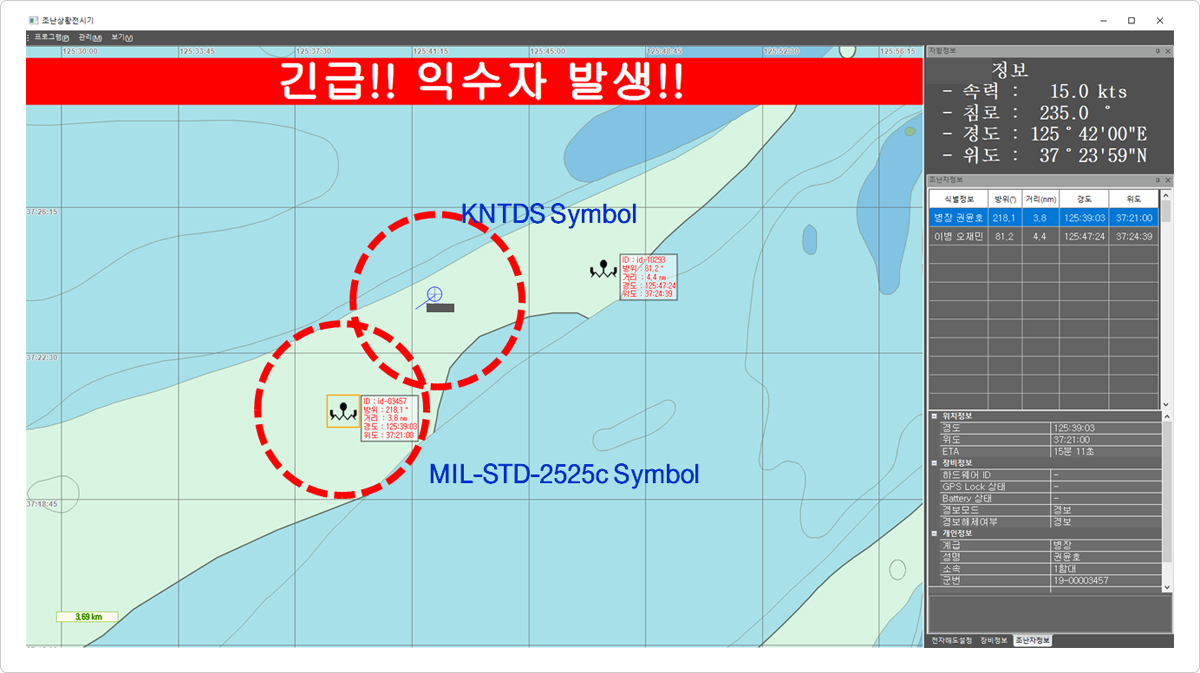

조난 상황 전시기
조난 상황 전시기 주요기능
-
전자해도
S-52 Presentation Library 적용, 국제 표준 준수
지형정보 전시 여부 및 지도 배색 설정 기능 제공
-
승조원 관리
2만명 이상 승조원 관리 UI 제공
AES-256 암/복호화 적용
-
단말기 관리
단말기 관리 및 승조원 분출 관리 UI 제공
실시간 단말기 상태(배터리 상태 및 분출 현황) 전시 UI 제공
-
조난자 전시
조난자 목록 및 전자해도 상 심볼 전시 기능 제공
조난자 발생 시 문자/음향 경고 발생 및 ETA 전시 기능 제공
-
편의기능
로그 관리 기능 제공
체계 로그인 및 계정 관리 기능 제공
